ELECTROBOMBA D-10 M 2 CV

ELECTROBOMBA D-10 M 2 CV

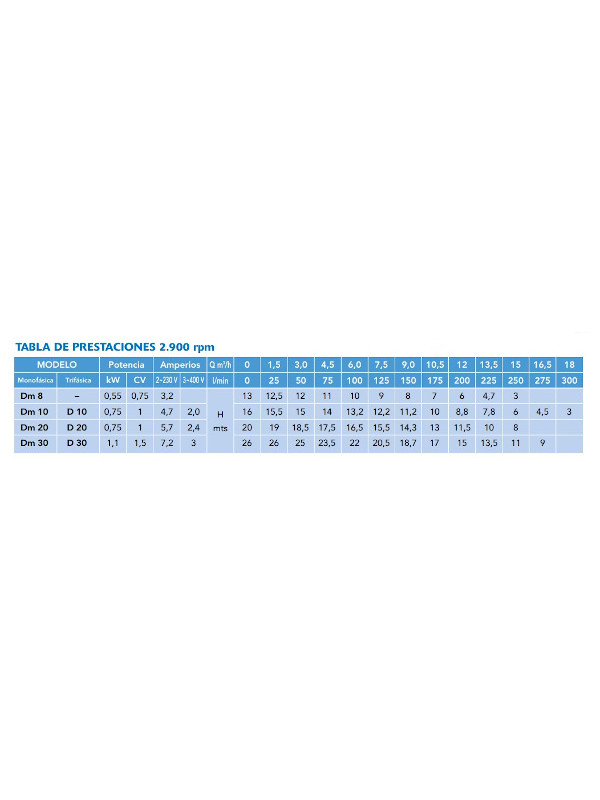

PRESTACIONES
Altura manométrica hasta 26 m
Caudal hasta 300 l/min (18 m3/h)
LÍMITES DE UTILIZACIÓN
Sumergidas bajo el agua hasta 5 m
Temperatura del líquido hasta +40 °C
Paso de sólidos hasta Ø 10 mm D8-10-15
Ø 6 mm D20
Ø 3 mm D30
Nivel de vaciado hasta 20 mm del fondo
Para servicio continuo nivel mínimo de inmersión 220 mm
CARACTERÍSTICAS DE EMPLEO E INSTALACIÓN
La serie está formada por electrobombas centrífugas sumergibles, diseñadas para el funcionamiento automático mediante un
interruptor de boya incorporado en las versiones monofásicas,
llevan rodete abierto, lo que las hace especialmente indicadas
para el achique de aguas sucias, en garajes, sótanos, piscinas,
etc. quedando limitado el paso de sólidos en suspensión en el
agua, por su base en forma de rejilla.
Se deberán instalar adecuadamente, con un guardamotor apropiado las trifásicas y por su forma constructiva, deben funcionar totalmente sumergidas.

CARACTERÍSTICAS DE CONSTRUCCIÓN
CUERPO DE BOMBA E IMPULSIÓN: De hierro fundido y boca
de impulsión roscada ISO 228/1
REJILLA DE ASPIRACIÓN: De acero Inox AISI 304
RODETE: De tipo abierto y en tecnopolímero con carga de
fibra de vidrio (cerrada para la D30)
CÁPSULA DE MOTOR: De acero Inox AISI 304
EJE DE MOTOR: De acero Inox EN 10088-3 – 1.4104
SELLO MECÁNICO: De carburo de silicio-NBR en el lado de la
bomba y retén en el motor, (cámara de aceite)
MOTOR ELÉCTRICO: Sumergible, asíncrono dos polos, apto
para el servicio continuo, con aislamiento clase F y protección
IP68 para 220-240 V 50 Hz, con condensador y protector térmico incorporado los
monofásicos y para 380-415 V
los trifásicos
CABLE DE ALIMENTACIÓN:
Con 5 m de neopreno H05
RN-F y con enchufe de tipo
SCHUKO las bombas
monofásicas
FLOTADOR EXTERNO: Con
interruptor incorporado las
bombas monofásicas

NORMAS DE FABRICACIÓN
CE, según EN 60 335-1,
EN 60034-1, IEC 335-1,
IEC 34-1, CEI 61-150 y
CEI 2-3
