ELECTROBOMBA MCM-12/50 BCM 15/50

ELECTROBOMBA MCM-12/50     BCM 15/50

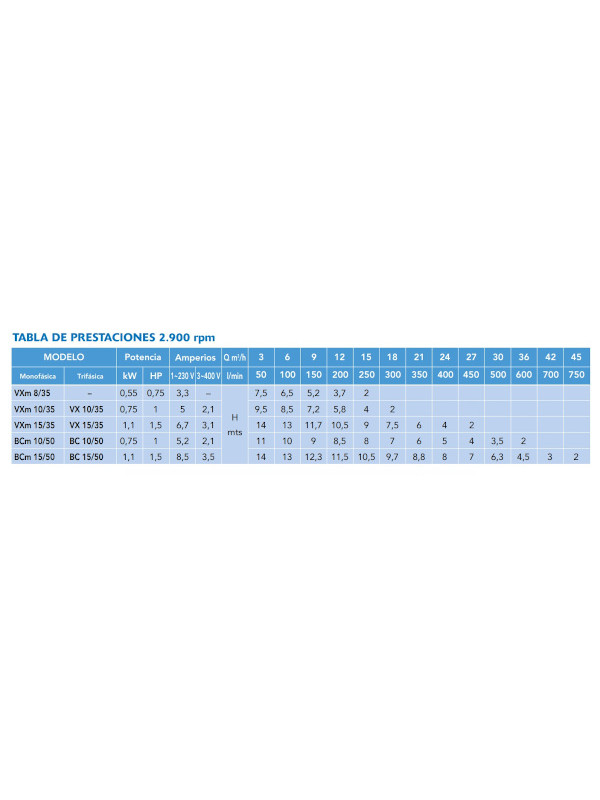

PRESTACIONES
Altura manométrica hasta 14 m
Caudal hasta 750 l/min (45 m3/h)
LÍMITES DE UTILIZACIÓN
Sumergidas bajo el agua hasta 5 m
Temperatura del líquido hasta +40 °C
Paso de sólidos hasta Ø 50 mm
Nivel de vaciado en servicio continuo hasta 290 mm del fondo
CARACTERÍSTICAS DE EMPLEO E INSTALACIÓN
La serie está formada por electrobombas centrífugas sumergibles,
diseñadas para el funcionamiento automático mediante un interruptor
de boya incorporado en las versiones monofásicas. Llevan rodete
abierto vortex las VX y bicanal las MC, lo que las hace indicadas para
el achique de aguas sucias de origen doméstico con sólidos en suspensión, en fosas sépticas, garajes, sótanos, etc. quedando limitado el
paso de los sólidos en el agua, por la boca de aspiración de la base.
Se deberán instalar adecuadamente, con un guardamotor apropiado las
trifásicas y por su forma constructiva, deben funcionar totalmente
sumergidas.
CARACTERÍSTICAS DE CONSTRUCCIÓN
CUERPO DE BOMBA: De hierro fundido en las VX y BC, con boca de
impulsión roscada ISO 228/1
BASE DE ASPIRACIÓN: De acero Inox AISI 304
RODETE: De acero Inox AISI 304, del tipo abierto vortex en las VX
y bicanal en las BC
CÁPSULA DE MOTOR: De acero Inox AISI 304
EJE DE MOTOR: De acero Inox EN 10088-3 – 1.4104 en las VX y BC
SELLO MECÁNICO: De carburo de silicio-NBR en el lado de la bomba
y retén en el motor, (cámara de aceite)

MOTOR ELÉCTRICO: Sumergible, asíncrono de dos polos, aptos
para el servicio continuo, con aislamiento clase F y protección IP68.
Para 220-240 V, 50 Hz, con condensador y protector térmico
incorporado los monofásicos y para 380-415 V, 50 Hz los trifásicos.
CABLE DE ALIMENTACIÓN: Con 5 m de neopreno H05 RN-F y con
enchufe de tipo SCHUKO las bombas monofásicas
FLOTADOR EXTERNO: Con interruptor incorporado las bombas
monofásicas

NORMAS DE FABRICACIÓN
CE, según EN 60 335-1,
EN 60034-1, IEC 335-1,
IEC 34-1, CEI 61-150 y CEI 2-3
