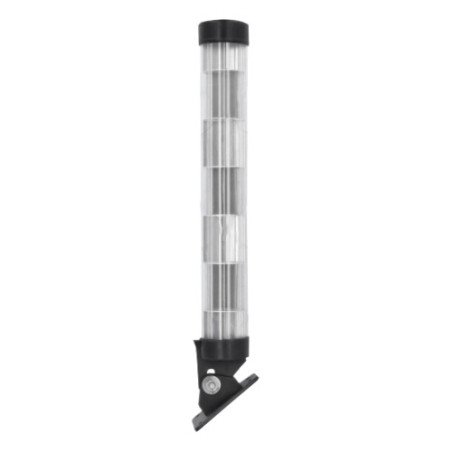

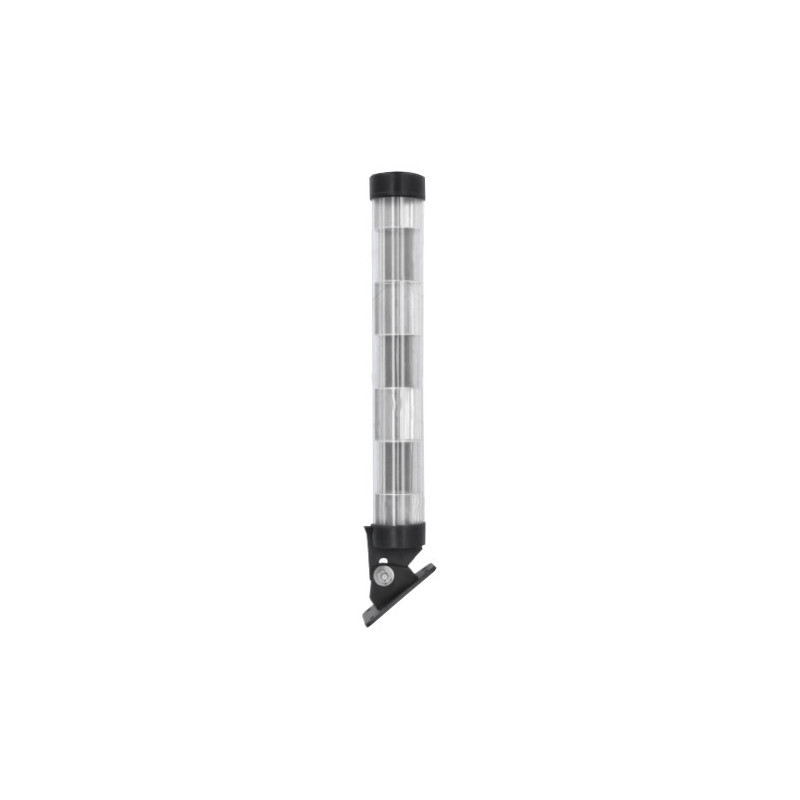

Reflector radar GS72472/101183

El reflector de radar tubular con alcance de 2,5 millas náuticas es un dispositivo de seguridad náutica imprescindible para embarcaciones de recreo, veleros y barcos de pesca pequeña. Su función principal es devolver la señal transmitida por los radares de navíos más grandes para asegurar que la embarcación aparezca en sus pantallas (pantallas de radar banda X).
Especificaciones y características principales
Característica Detalle / Descripción
Alcance efectivo 2,5 millas náuticas (aprox. 4,6 km), adecuado para navegación costera y de recreo.
Estructura externa Tubo cilíndrico protector de plástico resistente a los rayos UV y al ambiente marino.
Estructura interna Placas reflectoras de aluminio dispuestas en ángulos de 90° (geometría de rincón o trihedral).
Superficie de eco (RCS) Optimizado para banda X (9 GHz, longitud de onda de 3 cm).
Montaje Incluye base (fija, articulada o de cubierta) e instadores para muelle/mástil o driza.
Montaje e instalación correcta
1. Orientación: Debe montarse en posición vertical para ofrecer el máximo eco transversal continuo de 360°.
2. Altura: Instálalo lo más alto posible en el mástil, arco de luces o hard-top. A mayor altura, mayor alcance horizonte y menor interferencia de las olas (clutter).
3. Sujeción de la base: La base plana o soporte de perfil se fija a la superficie con tornillería de acero inoxidable A4 (316). Si se instala en veleros sin base fija, se suele izar con una driza bien tensa para evitar balanceos excesivos.
Ventajas del diseño tubular frente al octaédrico tradicional
" Baja resistencia al viento (Aerodinámica): Genera menos vibraciones y no engancha drizas ni escotas.
" Protección contra la intemperie: Los reflectores internos están sellados y no se corroen ni deforman con los golpes.
" Compacto: Ligero y de bajo perfil estético sobre la embarcación.
